حل تشریحی سوالات مدار منطقی - کنکور ارشد مهندسی کامپیوتر 1403

منوی آزمون (درس ها)

درباره آزمون زبان عمومی (انگلیسی)(10 سوال)زبان تخصصی (انگلیسی)(15 سوال)ریاضی عمومی (1 و 2)(7 سوال)آمار و احتمال مهندسی(7 سوال)ریاضیات گسسته(6 سوال)نظریه زبان‌ها و ماشین‌ها(5 سوال)سیگنال‌ها و سیستم‌ها(5 سوال)ساختمان داده‌ها(6 سوال)طراحی الگوریتم(6 سوال)هوش مصنوعی(8 سوال)مدار منطقی(7 سوال)معماری کامپیوتر(7 سوال)الکترونیک دیجیتال(6 سوال)سیستم‌های عامل(7 سوال)شبکه‌های کامپیوتری(6 سوال)پایگاه داده‌ها(7 سوال)

سوالات مدار منطقی

7 سوال

76.

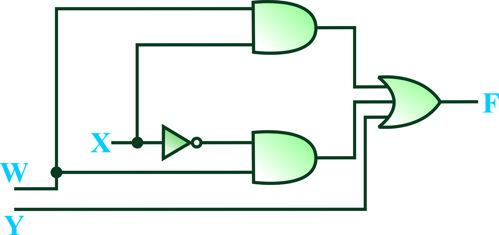

با درنظر گرفتن یک واحد تاخیر برای هر گیت در مدار زیر، ورودی به چه صورت تغییر کند تا در خروجی هازارد مشاهده شود؟ ترتیب ورودی را به صورت WXY در نظر بگیرید.

$100 \to 110$

$101 \to 111$

$110 \to 100$

$111 \to 101$

مشاهده پاسخ ها

77.

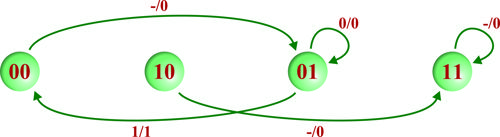

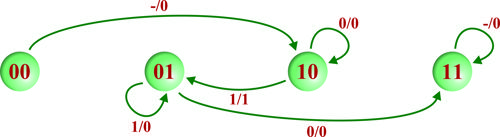

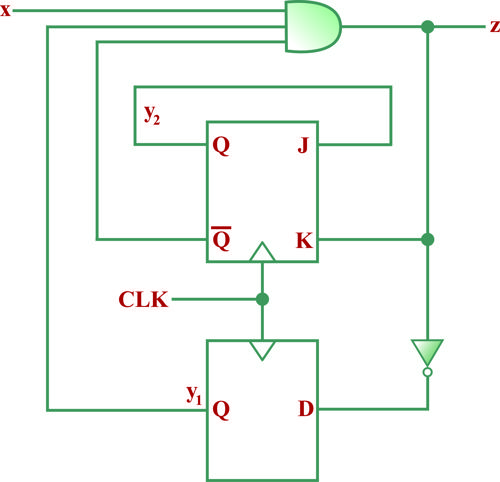

مدار ترتیبی زیر با ورودی x و خروجی z را در نظر بگیرید. کدام مورد، ماشین حالت این مدار را نشان میدهد؟

( متغیرهای حالت به صورت $y_{1} y_{2}$ درنظر گرفته شوند.)

مشاهده پاسخ ها

78.

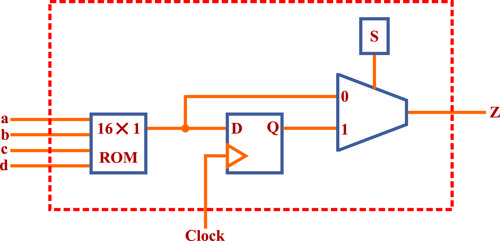

فرض کنید یک تراشه ( آی سی) برنامه پذیر در اختیار داریم که در آن، آرایه ای از بلوک ها مانند شکل (الف) وجود دارد. مدار سطح گیت شکل (ب) بدون ساده سازی، حداقل به چه تعداد از این بلوک ها نیاز دارد؟ (محتوای ROM و خط انتخاب مالتی پلکسر (S) قابل برنامه ریزی هستند.)

مشاهده پاسخ ها

79.

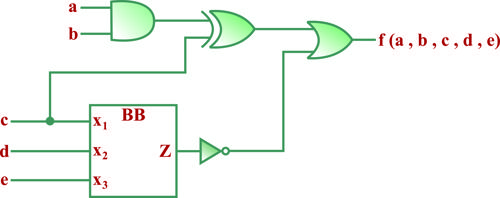

شکل زیر، مدار سطح گیت تابعf را نشان میدهد که بخشی از این تابع ، با عنوان بلوک BB با جدول درستی مشخص شده است. تابع f، کدام مورد است؟

$(a + c + d) (b + c + d) (a^{'} + b^{'} + c^{'})$

$(a^{'} + c^{'} + d^{'}) (b^{'} + c^{'} + d^{'}) (a + b + c)$

$(c + d^{'}) (a + c^{'}) (b + c^{'}) (a^{'} + b^{'} + c)$

$(c^{'} + d) (a^{'} + c) (b^{'} + c) (a + b + c^{'})$

مشاهده پاسخ ها

80.

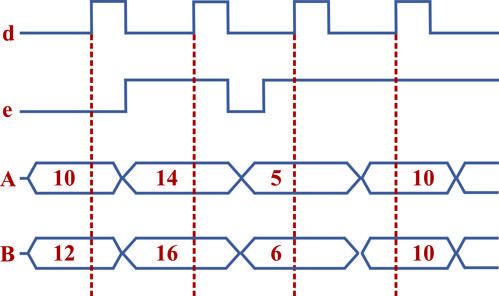

کد Veri log/VHDL زیر را در نظر بگیرید. با توجه به مقادیر ورودی ها که به صورت شکل موج داده شده‌اند ، مقدار خروجی z پس از چهار سیکل ، کدام است؟

مشاهده پاسخ ها

81.

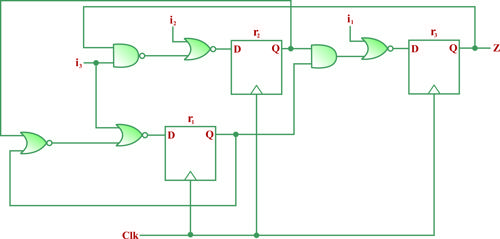

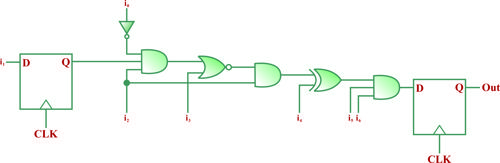

مدار ترتیبی زیر با ورودی های $i_{1}$ الی $i_{3}$ و خروجی z را در نر بگیرید. فرض کنید که arrival time ورودی ها صفر است. با توجه به اطلاعات زمانی داده شده از فلیپ فلاپ ها و گیت ها ، ماکزیمم فرکانس کاری مدار ، تقریبا چند مگاهرتز است؟

55/56

62/5

71/429

مشاهده پاسخ ها

82.

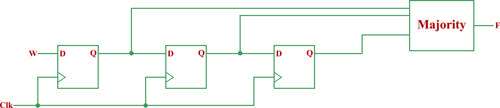

اگر رشته "110101" (از چپ بع راست) به ورودی W اعمال شود، خروجی این مدار ، کدام رشته خواهد بود؟ خروجی اولیه فلیپ فلاپ ها را صفر در نظر بگیرید. Majority: مداری است که اگر حداقل دو ورودی از سه ورودی یک باشند، خروجی یک میشود.

011010

011001

010101

011101

مشاهده پاسخ ها
